通線ワイヤーが無くても可とう管にケーブルは通せる

eyecatch

一部を追加書き換えしました。大きな変更はありません(2023.1.29)

別の投稿記事「防犯だけにあらず、ガーデンライトであなたのお庭にアクセントを」で、可とう管にケーブルを通すには「通線つうせんワイヤー」を使うことを紹介しました。

目次

可とう管と通線ワイヤー

・可とう電線管とは電線・ケーブルを収容、保護する合成樹脂製の管で、長尺で軽く簡単に曲げられるものです。

・通線ワイヤーとは可とう電線管に電線やケーブルを手際よく通すためのガイドです。

(注)可とう管にはガス用、水道用もありますが、ここでは電線用に限定して以後「可とう管」で通します。

通線ワイヤーというのは、管の中に電線やケーブルを通すときに電線などをガイドするスチールのワイヤーのこと

電線やケーブル単独だと腰が弱いから、途中で折れたりれたりして詰まってしまうことが多いんだ

長さや価格によって多くの製品があります

可とう管にケーブルを通すのは結構むずかしいもの

電線やケーブルを保護するための可とう管ですが、この管に電線・ケーブルを単独で手送りして押し込める長さは、その太さにもよりますがせいぜい5メートル位が限度です。やっていると結構イライラします。

そこで登場するのが通線ワイヤーなのですが、職業にしている方は別として通線ワイヤーなどは普通持つことはないし、多くの方はわざわざ買おうなどとは思わないでしょう。

実はこの道具を使わなくても簡単にケーブルを通す方法はあるんです。

え、どうやって?

通線ワイヤーを使わずに可とう管にケーブルを通す方法

掃除機で吸い出す

「押してもダメなら引いてみよ」というではありませんか。

簡単なのは掃除機で吸い出すのです。ケーブルを??

いやいや。ケーブルを吸い出すのではありません。まず軽いビニル紐などを吸い出して通します。

軽いビニル紐は特に空気の流れに乗りやすいので、結構通っていくものです。紐が通ったらその紐にケーブルをつないで引き出すのです。

掃除機のホースをつなぐなど前準備がちょっと面倒かもしれませんが、難しいことではありませんのでやってみましょう。

ここでやること

通線ワイヤーの代わりにビニルひもと電気掃除機を使う

道具は普通の家庭にあるものです

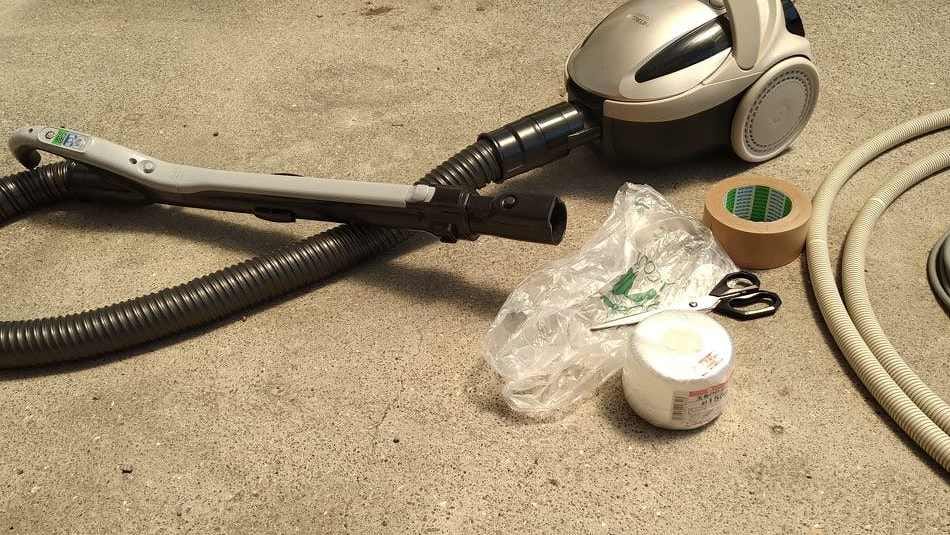

電気掃除機 ビニル紐 ハサミ 布テープ あと必要に応じてポリ袋、厚紙等々

準備する小道具
特殊なものはありません
ポータブル掃除機のこのような吸い口には付属のノズルを使用する
掃除機によって付属のノズルが必要なことも

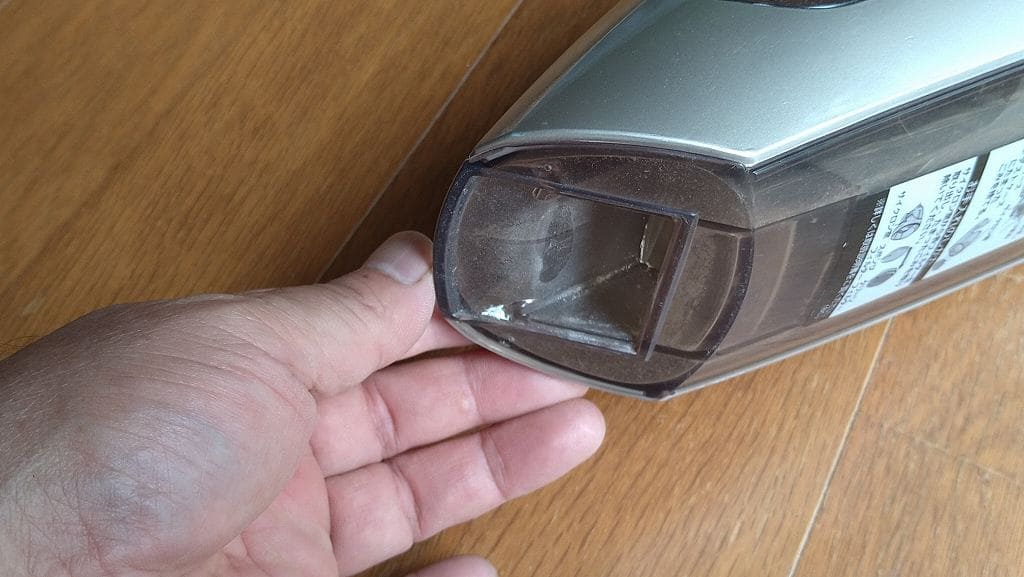

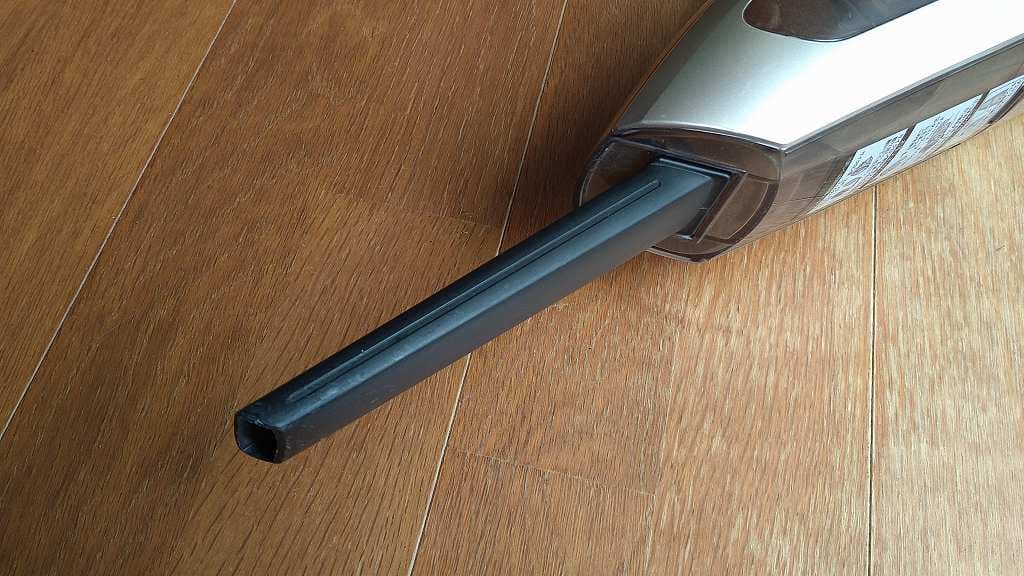

掃除機はポータブルタイプの物でも構いませんが、吸い込み口の形状によっては付属の適当なノズルを使用します。

掃除機と可とう管を接続する際、通常お互いの口径が異なるので、空気が漏れないように工夫します。

簡単なのは、ビニルや厚紙などで両方を包み込むようにしてテープでしっかりと留めることです。

手順を次に記します。

STEP
掃除機のホースと可とう管をつなぐ

この作業が一番面倒かもしれません。逆に言えば、これが出来れば終わったようなものです。

可とう管と掃除機のホースをつなぐと言っても、形あるいは大きさが異なりますから工夫が必要です。

要は空気が漏れることなく吸い出すことができればOKです。

掃除機と管をつなぐ。
口径の大きい掃除機のノズルに管を入れ込む
掃除機のホースと管を一緒にビニルで包む
そして空気が漏れないようにビニルなどで覆いテープで留める

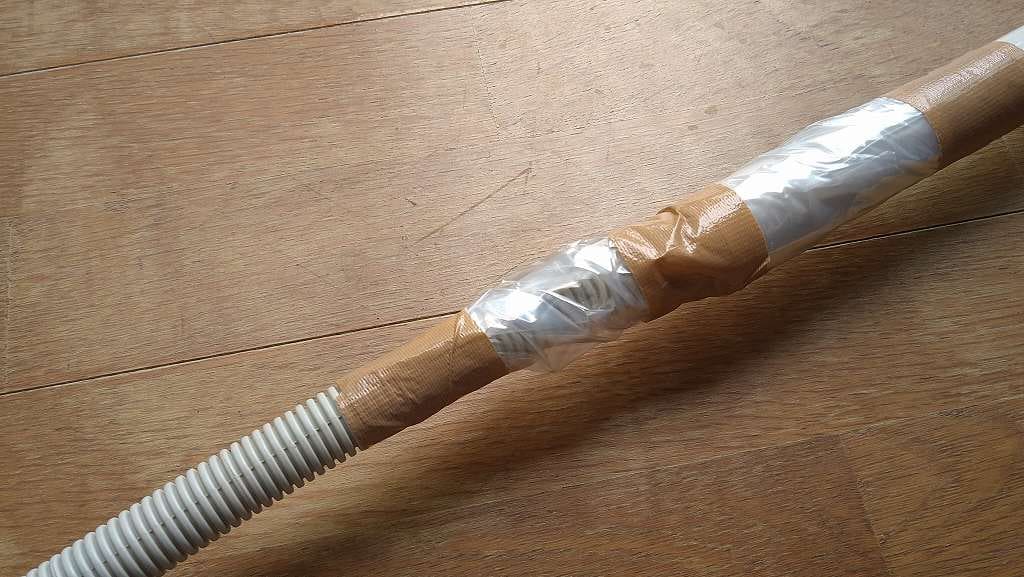

口径の大きい掃除機のホースに可とう管を入れ、隙間を覆うように布テープで留めます。

上図はテープのねばねばがホースに付くのではと思いビニルを当てましたが、長時間ではないので直接布テープで留めても心配はあまりないようです。

ビニルはスーパーの買い物袋でOKです。

携帯型の掃除機には適当なノズルを付けておく
ポータブル型の場合はノズルを付ける

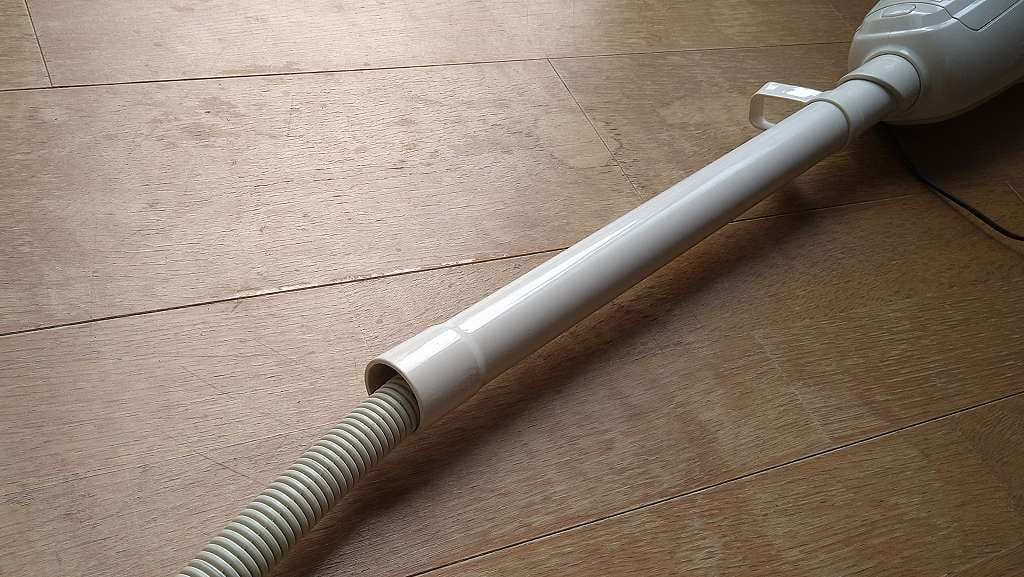

ノズルの先端と管をトイレットペーパーの芯で覆ったもの
口径が同じような場合はあらかじめ厚紙などで両方を覆う。

ポータブル型の場合はノズルの形によっては工夫が必要です。一方に差し込めない形状や口径の場合は、厚紙などで両方が一直線になるように固定してテープで留めるのが良いと思います。

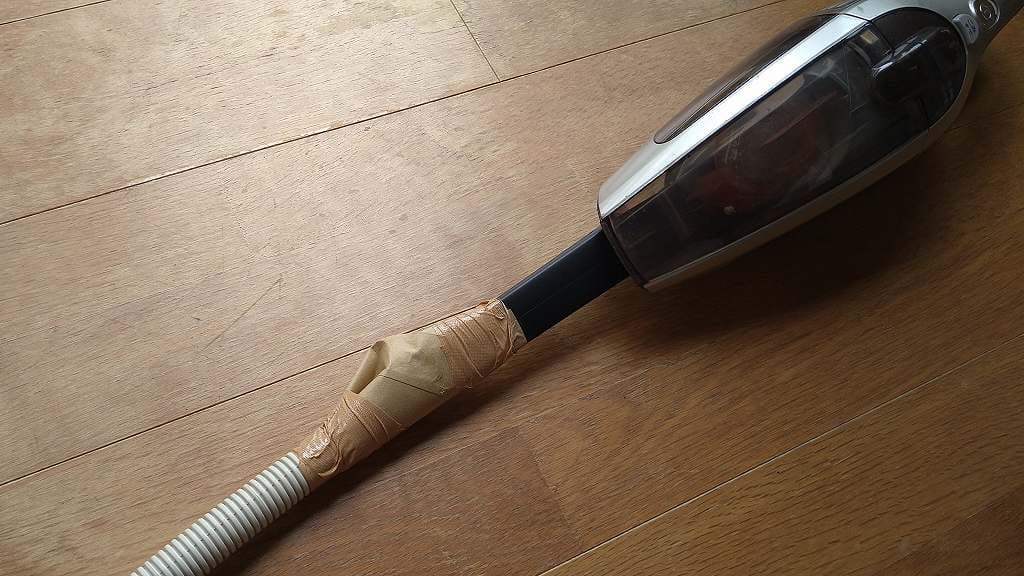

上図はトイレットペーパーの芯で両者を覆ったものです。隙間はテープでカバーします。要は空気が漏れなければOK。

STEP
ビニル紐に目印をつける

管の中が見えないのでビニル紐をどこまで吸い込んだのか分かりませんね。念のためにビニル紐に目印を付けておいた方がいいかもしれません。

可とう管の長さ+1メートル位の所にマジックでマークするとかリボンを付けるなどしてみましょう。

STEP
ビニル紐を掃除機で吸いこむ

掃除機をオンにし、可とう管の反対側からはビニル紐を送ります。

ビニル紐の先端は空気の抵抗を増すためにばらした方が良い

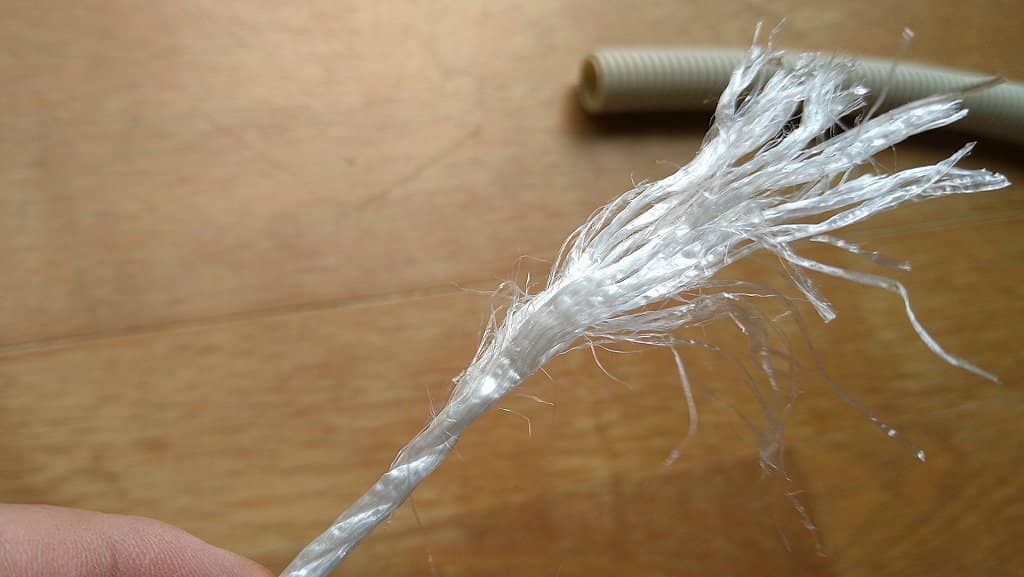

なおビニル紐の先端は図のように一部をばらしたり或いは団子にしたりして抵抗を大きくすると吸出しが容易になります。

吸い込みが悪いような場合は、紐を管に送り込むように少し手伝ってやると後はストレスなく進んでいきます。

STEP
ビニル紐の反対側にケーブルをつなぐ

紐の先端が掃除機に達したら可とう管を掃除機から外し、紐とケーブルをつなぎます。

ビニル紐の後端に最初からつないでおくのもいいでしょう。

長くなるほどつなぎ目にかかる力が大きくなります。つなぎ目が移動するときに管の内側に引っかからないようできるだけ角が無いようにしてください。

ビニル紐の反対側にケーブルをつなぐ

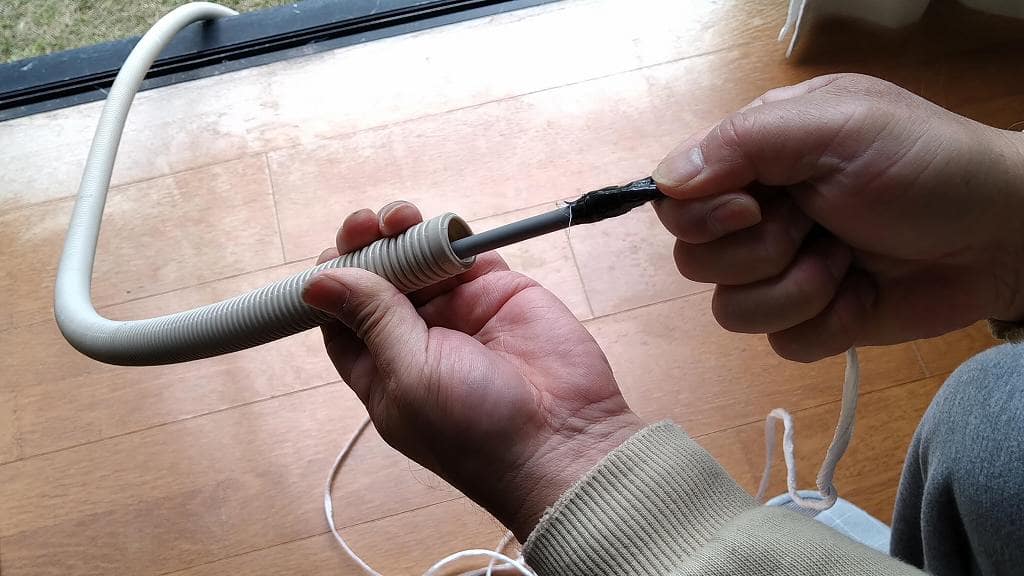

ケーブルにビニル紐をつないだ状況
STEP

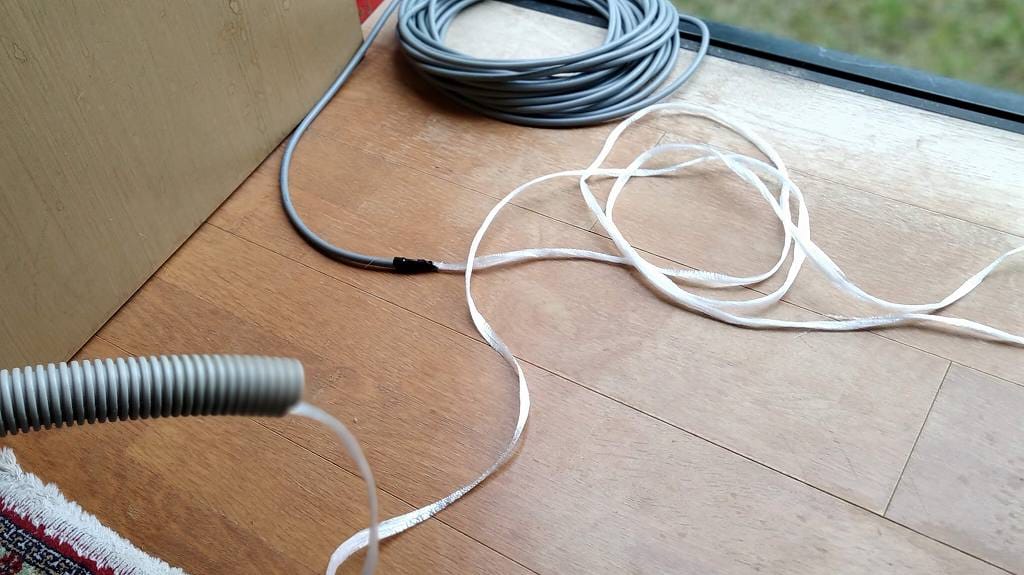

ケーブルのつなぎ目が出て来るまでビニル紐をゆっくり引く

ケーブルと紐をつないだらゆっくりと紐を引きます。この時管内の摩擦を少しでも少なくするために管はできるだけまっすぐに伸ばしておきます。

つなぎ目が出てきたらケーブルをゆっくりと引き出す
つなぎ目が出てきたら必要な長さまでケーブルを引き出す

つなぎ目が出てきたらケーブルを持って引き出します。作業の途中なにかのはずみで引っ込んでしまうかもしれません。ある程度の長さを出しておき、結び目でも作っておきましょう。

作業はこれで終わりです。

既設の可とう管にケーブルを通す場合

すでに屋内に設置済みの可とう管に新たにケーブルを通すことも十分あり得ます。

1 ケーブルを追加する場合

すでにケーブルが通っている可とう管にもう1本追加する場合は、管内が狭くなっているのでこの方法はやってみる価値はありますが上手くいくかどうかは何とも言えません。可とう管の口径には注意してください。

むしろ現状のケーブルは捨て、追加分を含む2本のケーブルを新たに通すことも検討したほうがいいのではないかと思います。

その際はここでいうリードのビニル紐の代わりに旧ケーブルを利用する方法が簡単でしょう(次の項目を参照)。

2 ケーブルを張り替える場合

古いケーブルを除去し新規に張り替える場合は、この古いケーブルに新ケーブルをつないで引き出すのも一つの方法です。

以前我が家の1階から2階までは可とう管に電話ケーブルが敷設されていました。この電話ケーブルをこの方法でLANケーブルに交換したことがあります。

ただし途中で外れたらハイそれまでよという感じです。その時はこの掃除機吸出し方法が力を発揮することでしょう。

(おわり)
